提取设备篇



  • 不锈钢提取罐

  • 时间:2020-10-09

  • timgBMLVTNFH.jpg

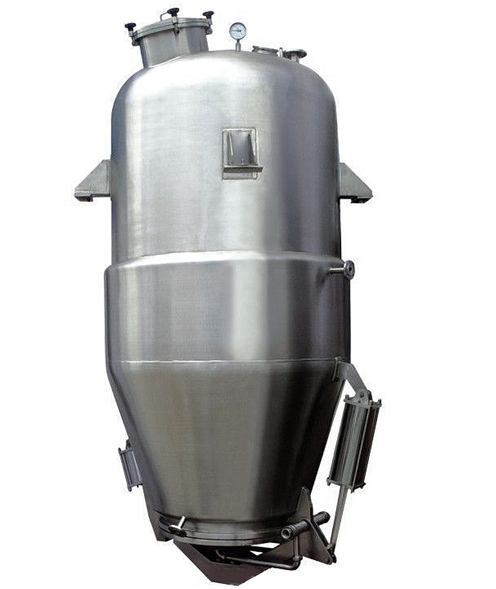

    不锈钢提取罐

    一、 不锈钢提取罐概述:

    不锈钢提取罐是我们常见的一种设备,应用于制药、食品、化工、调味品行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉作用、芳香油提取及有机溶媒回收等多种工艺操作,具有效率高、操作方便等优点。不锈钢提取罐的类型有很多,就外形上可以分为直筒型提取罐、正锥型提取罐、斜锥形提取罐、蘑菇型提取罐,倒锥形提取罐等。不锈钢提取罐可以与其他辅助设备联合使用,例如捕沫器、冷凝器、双联过滤器、油水分离器等。油水分离器主要用来收油操作。整套设备是在完全密封闭的可循环的系统内完成,同时在废液中收可回有机溶媒。

    二、不锈钢提取罐特点:

    不锈钢提取罐广泛应用于制药提取,生物提取等通过溶剂浸取而获得目标产物的不锈钢容器。不锈钢提取罐的设计种类很多,在制药上分为直筒型提取罐、正锥型提取罐等多种提取设计结构,一般无特殊要求的,可按标准参数进行结构设计和生产制造。如遇特殊物料,特殊的提取工艺,一般可按要求进行设计,包括长径比,温度、压力,搅拌器等设计,以满足生产使用要求。

    三、不锈钢提取罐结构组成:

      1、提取罐的容积可以非标定制,小的从50L-500L,大的有1000L2000L3000L4000L6000L等大小不等。

    2 提取罐的材质一般选用不锈钢,常用的有SUS304,SUS316L。材质的选择根据物特性选择,无腐蚀性的SUS304。有轻微腐蚀的可以选用SUS316L

    3、关于提取罐的壁厚,一般需要提供罐内的使用温度和压力,夹套的使用压力和温度。我们会根据压力计算壁厚。常见的壁厚从3-12mm不等。

    4、罐体配置上可以选择,也可以指定,比如管口多少和大小的设置。进液口、循环口、蒸发口、回流口、清洗口、SIP口、蒸汽进口,冷凝水出口、投料口、排渣门、气缸、气缸控制面板等可以按需选配或全部由我们配置。

    5、配套配件捕沫器、冷凝器、双联过滤器、油水分离器等,可以我们成套供应,也可以选配。

    6、其他选配液位控制,压力控制和温度控制可以按要求配置。既可以实现就地显示,也可以远程控制和显示。远程控制可以采集 提取温度 工作时间 真空度 搅拌速度 搅拌类型 高低液位。

    7、常用的不锈钢提取罐多为静态提取罐,根据物料特性的不同,可以配置搅拌系统,组成动态提取罐。

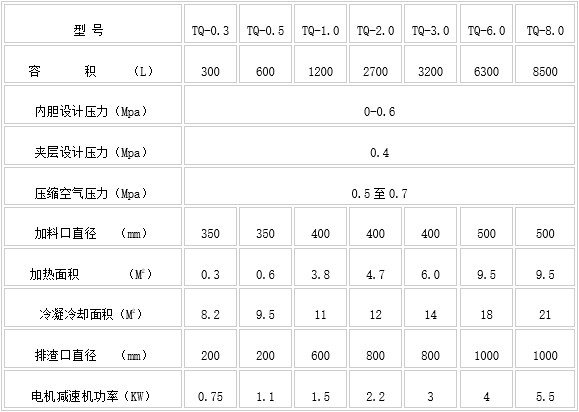

    四、不锈钢提取罐的选型参数:


    五、 不锈钢提取罐质量标准:

    不锈钢提取罐可采用执行的设计、制作、检验标准如下:

     1. SFDA 《药品生产质量管理规范》2010年版

    2.《医药工业洁净厂房设计规范》(GB50457-2008)

    3. GAMP药品生产自动化管理规范

        4. GB150.1~150.4-2011《钢制压力容器》

     5. NB/T47003.1-2009《钢制焊接常压容器》
