提取设备篇



  • 小型提取设备

  • 时间:2020-10-09

  • timg2FY5FI6P.jpg

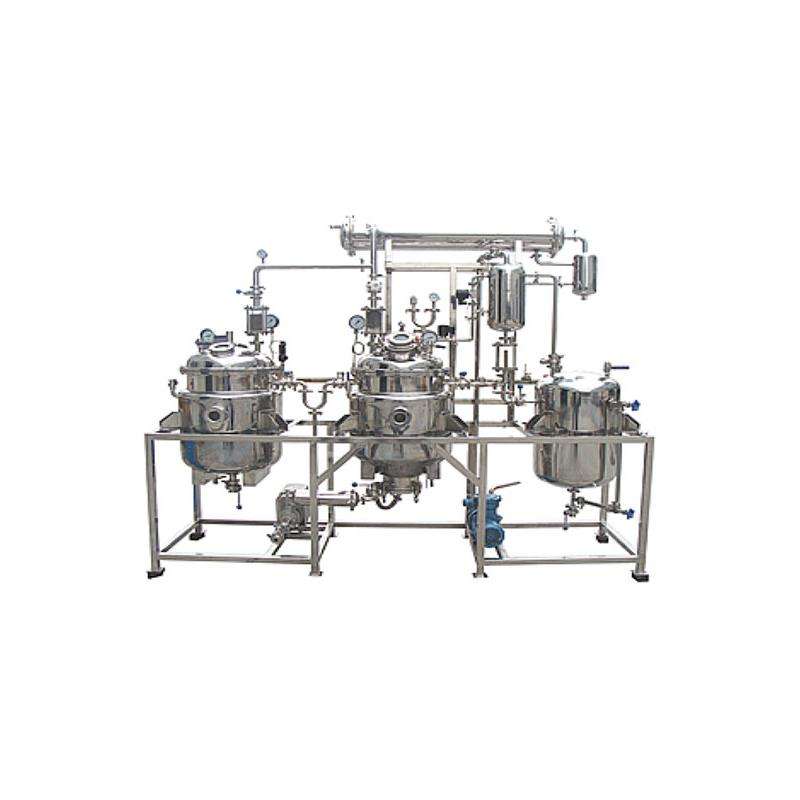

    小型提取罐

    一、 小型提取罐概述:

    小型提取罐适用于提取液、中药、植物、动物、食品、化工原料的提取浓缩,主要用于中小药厂、医院、实验工厂、中医药学实验室、科研部衙门研制新药及其他新工艺的提取与浓缩,通常采用常压、加压水煎、温浸、强制循环、渗漏等操作工艺,有效成分提取时间短,效率高,操作简便快捷,特别适合用于动态提取或逆流提取。

    根据提取工艺不同,小型提取罐可分为正锥式提取罐、斜锥式提取罐、倒椎式提取罐、直筒式提取罐、蘑菇式提取罐等多种形式的提取罐,可采用多功能提取(芳香油收集装置)、静态单罐提取、动态搅拌提取、强制循环动态提取(循环泵、循环管道)等多种提取方式。

    二、小型提取罐特点:

    内罐壁镜面抛光Ra≤0.4,洁净卫生无残留,外罐壁经过拉丝处理,焊缝圆角过渡,不挂料,易清洗,符合国家卫生安全要求,生产过程中安全性、稳定性高,符合国家GMP标准;

      出渣门采用自有专利技术,主气缸闭合渣门后,旁置两气缸推动转圈旋转,转圈特有的结构带动出渣门上升锁紧,促使出渣门与罐体法兰压紧,增强密封性,提高安全系数;

      出液管采用304/316L不锈钢管,出液接头密封可靠,有效避免金属软管易受疲劳应力影响导致的频繁破损泄漏问题,符合国家GMP标准;

      全方位CIP清洗器可实现在线CIP/SIP,防爆视灯、视镜、快捷轻便式卫生投料口、除沫器、减压装置等的配置确保操作使用更加安全。

      小型提取罐具有操作简便,占地面积小,投资能耗少,设备循环利用率高等诸多优点,是小型厂商的设备首选。

    三、小型提取罐结构组成:

        小型提取罐设备主体包括内筒体、夹套层、保温层、支耳、除沫器、电加热装置、自锁式快开出渣门、进料口、出料口等,并以高级岩棉作为提取罐保温材料,保温时间长,性能好。

      提取罐内筒体与物料接触部分均采用SUS304/316L高级不锈钢材质制作而成,具有良好的抗腐蚀性,符合国家GMP食品药品安全标准;外筒体采用SUS亚光薄钢板制造而成;罐内配备测温计、防爆视灯、可视镜、喷转清洗头等,操作简便快捷,符合国家GMP安全卫生标准。

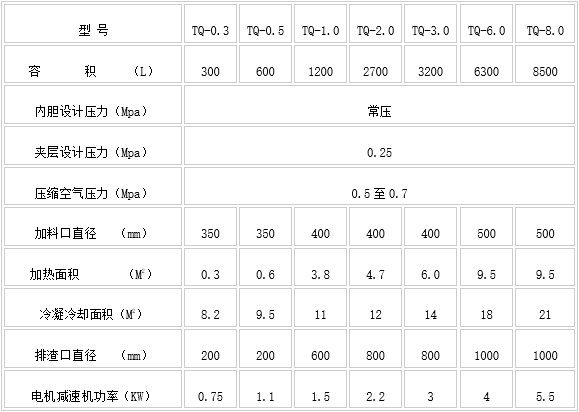

    四、小型提取罐的选型参数:



    五、小型提取罐质量标准:


     设计、制造、监检、检验执行:

      1、《中华人民共和国特种设备安全法》

      2、《中华人民共和国食品安全法》

      3、《中华人民共和国工业产品生产许可证管理条例》

      4、《医药工业洁净厂房设计规范》(GB50457-2008)

      5、TSG21—2016《固定式压力容器安全技术监察规程》

      6、HG/T20584—2011《钢制化工容器制造技术要求》

      7、NB/T47015—2011《压力容器焊接规程》

      8、NB/T47013—2015《承压设备无损检测》
