提取设备篇



  • 夹套加热提取罐

  • 时间:2020-09-25

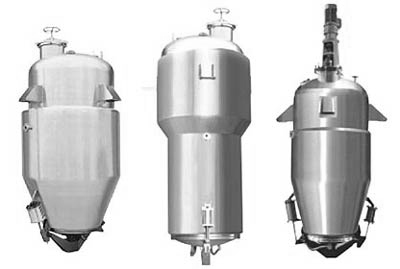

  • 1-14041Z91236350.jpg

    夹套加热提取罐

    一、夹套加热提取罐概述:

    夹套加热提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂,适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。

          二、夹套加热提取罐特点:

    1、夹套层直径大,加热面积大,换热效率高。
      2、气动开闭出渣门。出渣门小,出渣门密封好。
      3、出渣门上设有底部加热,使药材提取更加彻底。

          三、夹套加热提取罐结构组成:

      夹套加热提取罐主体包括内筒体、夹套层、保温层、支耳、排渣口等;夹套加热提取罐保温层以岩棉作为保温材料。
    内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。
    夹套加热提取罐成套设备由1.
    提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

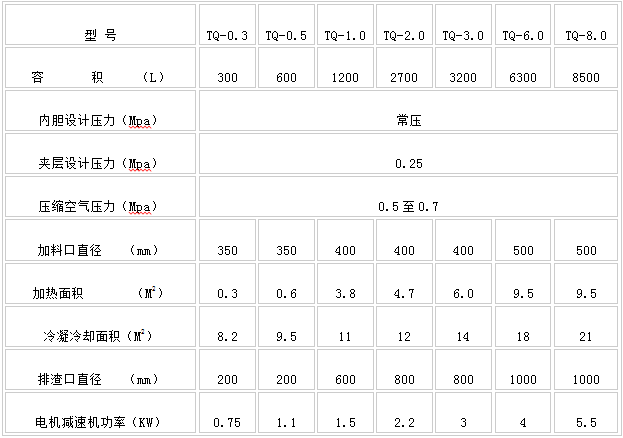

          四、夹套加热提取罐的选型参数:




          五、夹套加热提取罐质量标准:

       夹套加热提取罐可采用执行的设计、制作、检验标准如下:

          1. SFDA 《药品生产质量管理规范》2010年版

          2.《医药工业洁净厂房设计规范》(GB50457-2008)

          3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《钢制压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
