提取设备篇



  • 电加热提取罐

  • 时间:2020-09-25

  • 1-1Q00910444S49.jpg

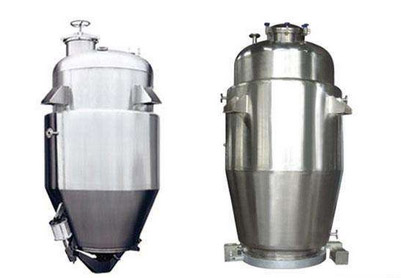

    电加热提取罐

    一、电加热提取罐概述:

    电加热提取罐是指以电源加热提供热量的提取罐适用于中药、食品、饮料、化工等行业的常压、微压、水煎、温浸、热回流、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。电加热提取罐采用动态提取,具有时间短,效率高,操作方便等优点。电加热提取罐特别适合医院、大中院校、科研单位进行小试、中试或小规模生产。

          二、电加热提取罐特点:

    1、电加热提取罐具有占地面积小、制作精致、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

      2、电加热提取罐设备采用电加热换热方式,加热速度快,换热效率高。

      3、电加热提取罐加热结构设计先进、高效、安全、加热和降温快捷、加热均匀。

      4、电加热提取罐设备功能齐全,适用于水提和醇提,能进行常压和负压提取并且可以回收挥发油。配置控制箱,操作方便,可实现常温提取、低温提取等工艺要求。

        三、电加热提取罐结构组成:

      电加热提取罐主体包括内筒体、夹套层、保温层、搅拌装置、电加热装置、支耳、出料口等;电加热提取罐保温层以岩棉作为保温材料。

      内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。 电加热提取罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

      电加热提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

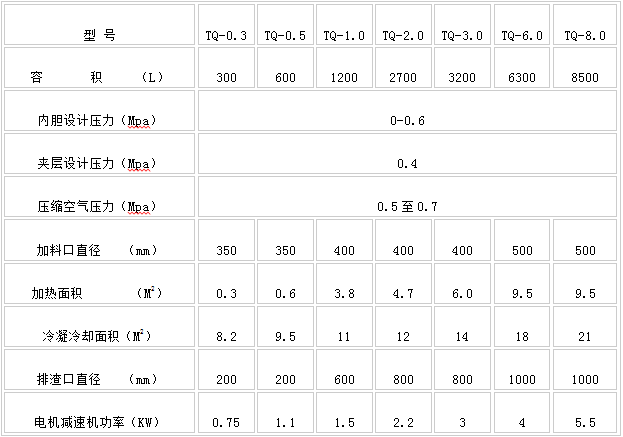

        四、电加热提取罐的选型参数:


    五、电加热提取罐质量标准:

    电加热提取罐可采用执行的设计、制作、检验标准如下:

      1. SFDA 《药品生产质量管理规范》2010年版

      2.《医药工业洁净厂房设计规范》(GB50457-2008)

      3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《钢制压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
