提取设备篇



  • 静态提取罐

  • 时间:2020-09-25

  • 1-130P5151I30-L.jpg

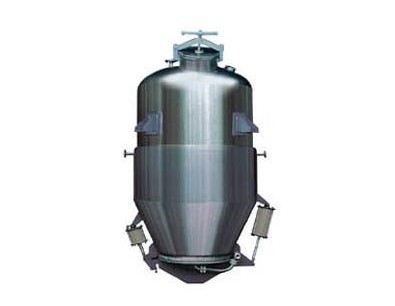

    静态提取罐

    一、       静态提取罐概述:

    静态提取罐也叫静态多功能提取罐,为无搅拌静态提取设备,适用于中草药、植物、动物、食品、生物药、化工行业的常压、减压、加压、水煎、渗漉、强制循环、热回流、挥发油提取及有机溶媒回收等工艺过程。静态提取罐可实现真空减压提取,降低沸点。静态提取罐主要形式有正锥型提取罐、斜锥型提取罐、直筒型提取罐、蘑菇型提取罐四种形式,最常用的为正锥型提取罐。正锥型提取罐、斜锥型提取罐、直筒型提取罐、蘑菇型提取罐可作静态提取罐,也可配备不同的搅拌器做动态提取罐。静态提取罐高度较动态提取罐较低,适合厂房高度受限制的工厂使用,虽然不带搅拌,但是可以通过加热温度提高,泵强制循环,排渣门蒸汽直入等方式提高提取效率和提取得率。

    二、静态提取罐特点:

    静态提取罐是医药、生物、食品、化工中常用的浸出提取设备。具有效率高、操作方便等优点。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂,适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。

    1、传统形式,所占建筑空间较小,为提取车间广泛使用。

      2、出渣门上设有底部加热,使药材提取更加完全。

      3、改进出液方式和增加搅拌装置后可应用于动态提取系统。

    三、静态提取罐结构组成:

      静态提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

      静态提取罐由提取罐筒体、锥体、椭圆形封头(或平盖)、气动出渣门、气动操作台等组成,内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。罐体配有人孔、进料口、出料口、视镜、射灯、呼吸口、CIP(配卫生万向清洗球)、SIP口、无菌取样口、温度表、温度传感器、冷热介质进出口等工艺管口。

      管口可按工艺进行设计、制造,确保操作简便,符合GMP医药标准。

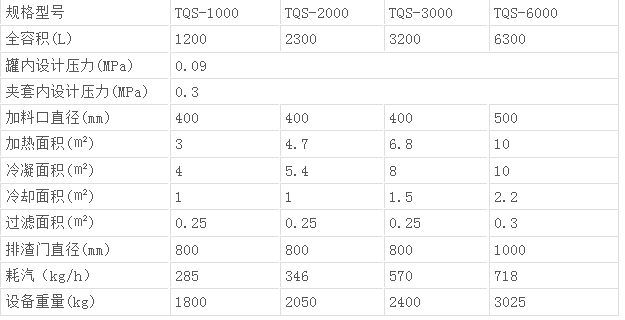

    四、静态提取罐的选型参数:


    五、静态提取罐质量标准:

    静态提取罐可采用执行的设计、制作、检验标准如下:

    1. SFDA 《药品生产质量管理规范》2010年版

      2.《医药工业洁净厂房设计规范》(GB50457-2008)

      3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《钢制压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
