提取设备篇



  • 倒锥型提取罐

  • 时间:2020-09-25

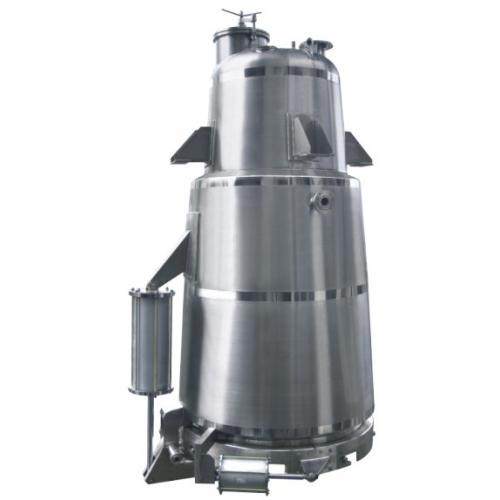

  • 1601017600138119.jpg

    倒锥型提取罐

    一、 倒锥型提取罐概述:

    倒锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂,适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。

    二、倒锥型提取罐特点:

    1、      外形上小下大,呈倒锥状。尤其利于溶剂循环提取,提取溶剂能够均匀地从罐底部向上运动,而且由于从罐底部向罐顶部逐渐减小,很好的避免了溶剂流动短路的现象。罐底部面积大,出液面积大,出液快,不易堵。出渣方便,加热效果好。

    2、      提取罐底部采用双层过滤板设计,分为过滤支撑板和主过滤板。双层过滤板可以打开,方便观察,易于清理。

    3、进料采用加料漏斗和大口径阀门,可带有蜗轮蜗杆关闭装置。

    4、设备具有多种加热方式和控制提取温度功能,可以实现多种工艺流程:普通煎煮、动态回流、连续逆流提取。

          三、倒锥型提取罐结构组成:

        倒锥型提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等;倒锥型提取罐保温层以岩棉作为保温材料。

      倒锥型提取罐内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。倒锥型提取罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

      倒锥型提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

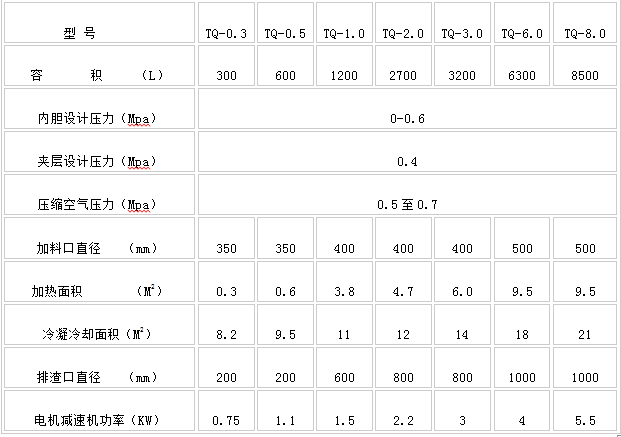

    四、 倒锥型提取罐的选型参数:


    五、 倒锥型提取罐质量标准:

    根据用户不同需求,可采用执行的设计、制作、检验标准如下:

     1. SFDA 《药品生产质量管理规范》2010年版

     2.《医药工业洁净厂房设计规范》(GB50457-2008)

     3. GAMP药品生产自动化管理规范

     4. GB150.1~150.4-2011《钢制压力容器》

     5. NB/T47003.1-2009《钢制焊接常压容器》
