提取设备篇



  • 斜锥型提取罐

  • 时间:2020-09-25

  • 1-120925114316213.jpg

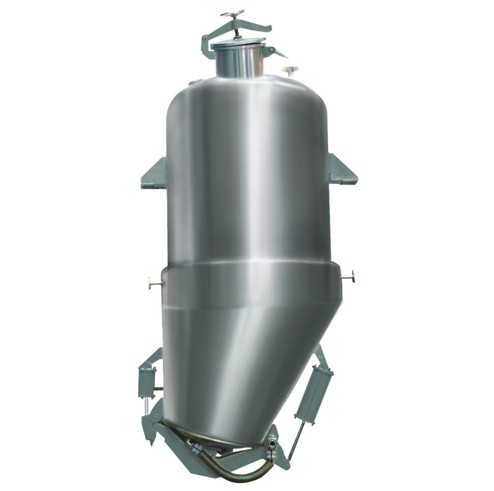

    斜锥型提取罐

    一、 斜锥型提取罐概述:

    斜锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂,适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。斜锥型提取罐具有效率高、操作方便等优点。

    二、斜锥型提取罐特点:

    1、斜锥型提取罐罐体与物料接触部分全采用不锈钢304/316L制造,具有良好的耐蚀性,完全达到GMP标准;

    2、对大批量药材有效成份提取效率高,节约能源,提取液含药浓度高;

      3、制造过程中采用先进的密封方式,加热、回流方法,可达到药品 GMP规格要求;

      4、无需压缩空气源,无噪声,自锁性能好,节约投资和运行维护管理成本;

      5、多功能斜锥型提取罐提取浓缩效率高,一次加料在密闭的设备内循环使用。原料内的有效成分可不断提取出来,故此设备的用料量在相同提取量下节省原料30%以上。由于浓缩内的蒸汽是是二次使用,使设备的能源消耗可以节省50%左右。

          三、斜锥型提取罐结构组成:

        斜锥型提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等;斜锥型提取罐保温层以岩棉作为保温材料。

      斜锥型提取罐内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。斜锥型提取罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

      斜锥型提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

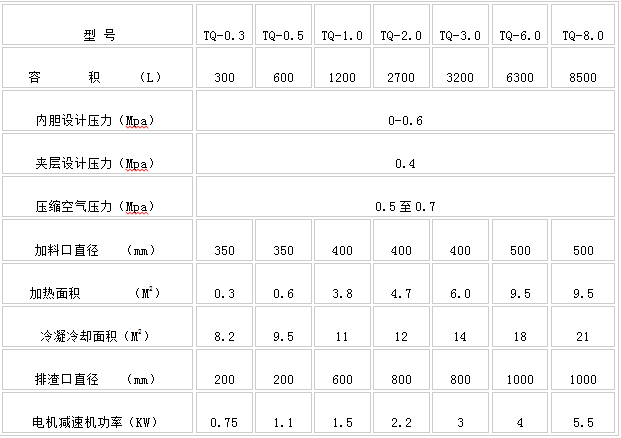

    四、 斜锥型提取罐的选型参数:


    五、 斜锥型提取罐质量标准:

    根据用户不同需求,可采用执行的设计、制作、检验标准如下:

     1. SFDA 《药品生产质量管理规范》2010年版

     2.《医药工业洁净厂房设计规范》(GB50457-2008)

     3. GAMP药品生产自动化管理规范

     4. GB150.1~150.4-2011《钢制压力容器》

     5. NB/T47003.1-2009《钢制焊接常压容器》
