提取设备篇



  • 正锥型提取罐

  • 时间:2020-09-25

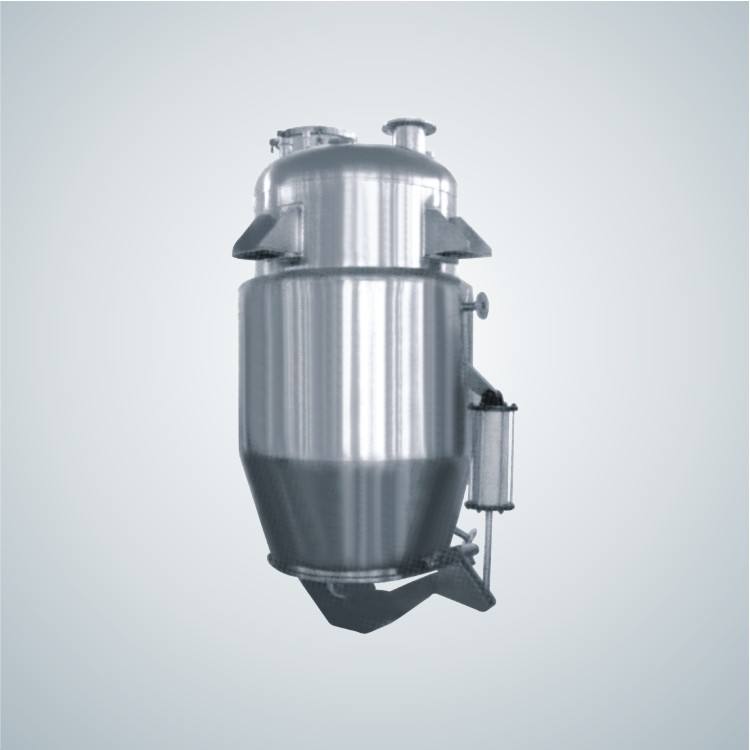

  • 1601015380482042.jpg

    正锥型提取罐

    一、正锥型提取罐概述:

    外形上小下大,呈倒锥状。尤其利于溶剂循环提取,提取溶剂能够均匀地从罐底部向上运动,而

    且由于从罐底部向罐顶部逐渐减小,很好的避免了溶剂流动短路的现象。出渣方便,加热效果好。正锥型提取罐可以与其他辅助设备联合使用,例如捕沫器、冷凝器、双联过滤器、油水分离器等。整套设备是在完全密封闭的可循环的系统内完成,同时在废液中收回有机溶媒。

    二、正锥型提取罐特点:

    本设备可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环渗漉作用、芳香油提取及有机溶媒回收等多种工艺操作。具有效率高、操作方便等优点,罐内配备CIP清洗系统符合GMP标准。

    出渣门上设有底部加热,使药材提取更加完全。

    改进出液方式和增加搅拌装置后可应用于动态提取系统。

    三、正锥型提取罐组成:

    正锥型提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

      正锥型提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等;提取罐保温层以岩棉作为保温材料。

      内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。 正锥型提取罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

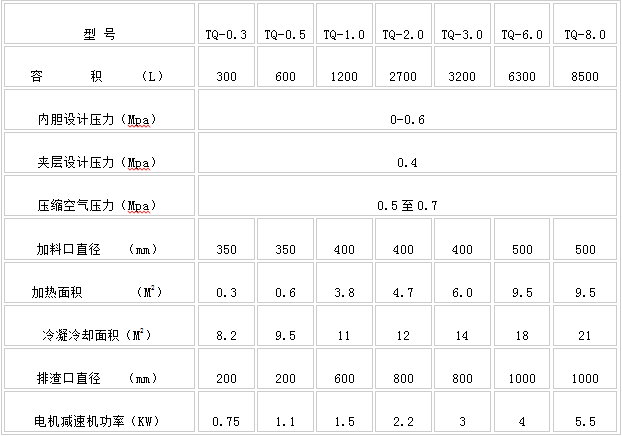

    四、正锥型提取罐选型参数:


    五、正锥型提取罐质量标准:

    1. SFDA 《药品生产质量管理规范》2010年版

      2.《医药工业洁净厂房设计规范》(GB50457-2008)

      3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《钢制压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
