浓缩设备篇



  • 真空浓缩器

  • 时间:2020-09-23

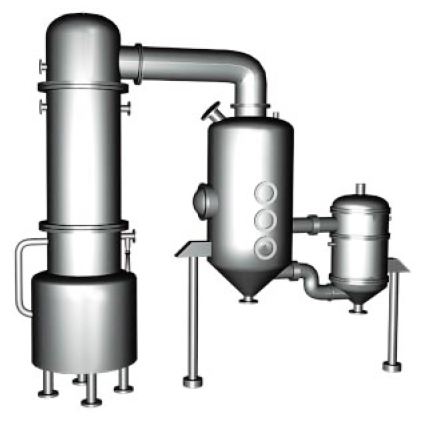

  • 真空浓缩器.jpg

    设备用途:真空浓缩器适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收,能用于批量小、品种多的热敏性低的真空浓缩。

    一、 真空浓缩器产品概述:

    真空浓缩器即在真空状态下进行负压浓缩的反应容器或装置,利用环境压力,减小物料的沸点,实现低温减压浓缩,主要适用于食乳品、生物制药、化工等热敏性物料(如酒精)的浓缩精制。配备真空系统,浓缩时间短,能有效减少对热敏性物料有效成分的破坏,该设备与物料接触部分均采用不锈钢材质制造,具有良好的耐腐蚀性,符合GMP安全卫生标准。

    二、真空浓缩器特点:

    1、真空浓缩器主体设备均采用SUS304/316L不锈钢材质制作而成,内外精抛光,防止物料粘壁,不易结垢、堵塞、粘壁、起泡,容易清洗;

    2、设备传热性能好,蒸发效率高;采用推拉式自锁技术出渣门,不锈钢硬管出液,安全可靠,滴液不漏;

    3、根据工艺需要,可实现负压、常压等多种提取操作,切换阀门即可,操作简便;采取减压浓缩操作,蒸发温度低,可安装搅拌器,提高蒸发速度,防止物料粘连、减少泡沫形成,增加成品浓度;

    4、整机结构紧凑,占地面积小;溶剂在设备内密闭循环使用,可减少50%以上投入量,投资小,效益高,有效减少对环境污染,符合GMP标准要求。

    三、真空浓缩器结构组成:

    该设备主要由浓缩罐、加热器、冷凝器、汽液分离器、冷却器、受液罐等构成,另外配备加热装置、搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。

    真空浓缩器主体设备均采用SUS304/316L不锈钢制作而成,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用304全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,安全卫生无死角,符合GMP卫生标准;

    真空浓缩器在线控制系统采用彩色液晶触摸屏+PLC全自动控制,可在线检测并控制浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等,可连接上位机、电脑和打印机,实现远程监控及数据存储与打印;

    另外,还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备,便于人工操作,简单可靠。

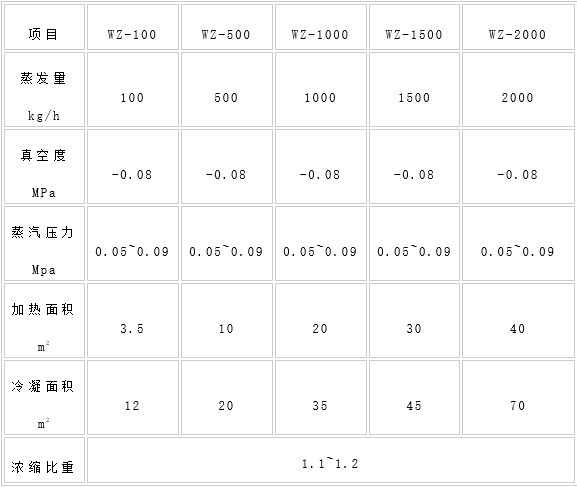

    四、真空浓缩器技术参数:



    五、 真空浓缩器质量标准:

        设计、制造、监检、检验执行:

      1、《中华人民共和国特种设备安全法》

      2、SFDA 《药品生产质量管理规范》

      3、TSG21—2016《固定式压力容器安全技术监察规程》

      4、GB150—2011《压力容器》

      5、NB/T47015—2011《压力容器焊接规程》

      6、NB/T47013—2015《承压设备无损检测》

      7、HG/T20584—2011《钢制化工容器制造技术要求》

      8、GB/T151-2014《热交换器》
