浓缩设备篇



  • 双效浓缩器

  • 时间:2020-09-23

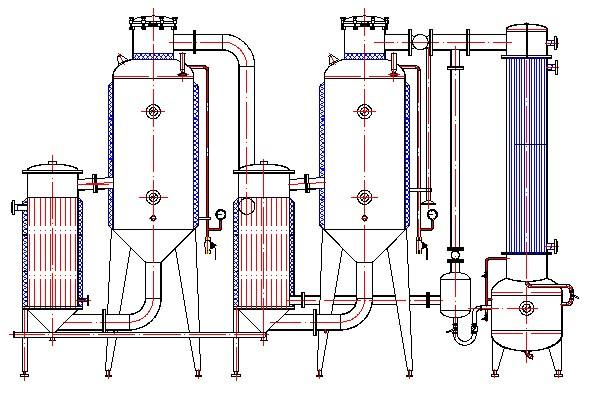

  • 双效浓缩器.jpg

    设备用途:双效浓缩器适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、味精、乳品等热敏性物料的低温真空浓缩。用户可根据浓缩量大小,来选用技术参数中系列浓缩器。

    一、 双效浓缩器产品概述:

    双效浓缩器又称双效蒸发器,全称双效外循环浓缩器,双效外循环真空浓缩器,适用于中药、西药、葡萄糖、淀粉、乳品、化工等物料的浓缩,尤其适用于热敏性物料的低温真空浓缩。双效浓缩器由一效列管加热器、一效蒸发室、二效列管加热器、二效蒸发器、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成。在双效生产时利用一效蒸发室的二次蒸汽供应二效加热室,二效充分利用一效的热量,节省热量,节能环保,省时省力。

    二、双效浓缩器特点:

          双效浓缩器由加热室、分离器除沫器汽液分离器冷凝器冷却器、贮液桶、循环管等部件组成,整套设备采用优质不锈钢材料制成。

    加热室内部为列管式,壳程接入生蒸汽,加热列管内部的液体,加液室并配有压力表、安全阀,以确保生产安全。

    分离室正面设有视镜,供操作者观察料液的蒸发情况,后面人孔便于更换品种时清洗室内部,并设有温度表真空表,以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。

    三、 双效浓缩器工作原理:

    设备连接是由一效外循环浓缩锅的二次蒸汽口通过气动阀分别连接二效加热室和冷凝冷却器,根据生产不同的规模及要求采用不同的生产方式(双效或单效)。

    在双效生产时利用(真空度0.04Mpa,药液温度80多度)一效的二次蒸汽供应二效浓缩加热(真空度0.08Mpa,药液温度60多度),可根据要求在生产大比重浸膏时:一效生产浸膏比重在1.2左右时并罐于二效组合式浓缩继续浓缩可达到1.4左右时出膏,在生产过程中采用它充分达到节能的作用。在单效单台生产时利用单效生产时间短、速度快、操作简便的优势,在有效利用能源(提取液温度在90度左右时浓缩真空度在-0.08Mpa时沸点温度为60度采用单效为最佳)充分发挥单效的优势可缓解生产急需。利用冷凝冷却器的面积大可以进行单效或组合式浓缩的单台生产,在两台分别同时生产是单效的生产,如若回收溶媒可通过真空保护系统中的板式缓冲罐进行操作。

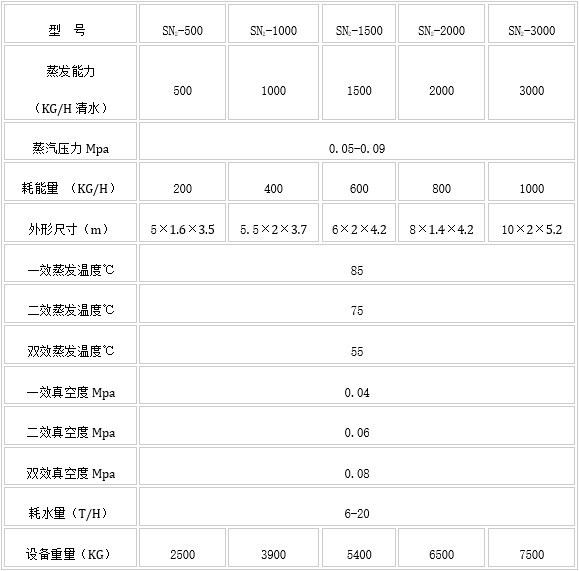

    四、 双效浓缩器技术参数:


    五、 双效浓缩器质量标准:

     根据用户不同需求,可采用执行的设计、制作、检验标准如下:

      1. SFDA 《药品生产质量管理规范》2010年版

      2.《医药工业洁净厂房设计规范》(GB50457-2008)

      3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
