浓缩设备篇



  • 三效浓缩器

  • 时间:2020-10-09

  • timg.jpg

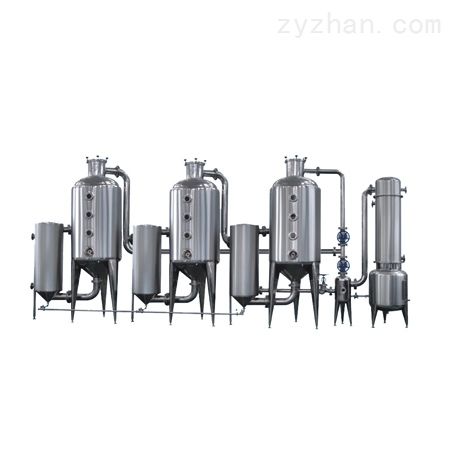

    三效浓缩器

    设备用途:三效浓缩器适用于中药、西药、淀粉糖、食乳品等物料的浓缩,尤其适用于热敏性物料的低温真空浓缩。

    一、 三效浓缩器产品概述:

    三效(外循环)浓缩器常用于醇提液、醇沉液等物料的蒸发浓缩及多种物料的热敏性低温浓缩,具有时间短速度快的特点,可一机多用,进行常压、减压浓缩、收膏等操作。

    二、三效浓缩器特点:

    1、采用外加热自然循环与负压蒸发方式,具有蒸发速度快,浓缩比重大,密闭收膏等特点。

     2、采用三效同时蒸发,二次蒸汽得到反复使用,节约能源消耗,耗能量与其他浓缩器相比降低70%左右。

     3、三效可以浓缩三种不同的物料,一效、二效、三效可反复并锅收膏,也可以间歇或连续进行料液浓缩。

    4、物料在密闭无泡沫状态下进行浓缩,不易跑料,减少污染,当天物料当天浓缩完毕,不易结焦,打开加热器上下盖即可清洗,清洗方便,操作简易。

     5、 节能效益,按SJN-1000型计算,年节约蒸汽54000吨左右,节约水14吨左右,节约电13万度左右,折合人民币20-25万元(与单效对比)。

     6、 三效浓缩器采用外加热自然型循环与负压蒸发方式结合,蒸发速度快,浓缩比大,可达1.25-1.4(一般中药浸膏)。

     7、 三效浓缩器采用三效同时蒸发,二效蒸汽得到反复利用,节约能源,耗能总量与单效浓缩器相比降低70%,一年的节能费可收回本浓缩器的全部投资。

     8、 多功能操作特点:(1)可回收酒精浓度80% ;(2)单效、双效、三效可以反复并锅收膏;(3)可以间歇、连续进料。(4)本设备物料在密封中无泡沫状态下进行浓缩,不易跑料,不易结焦,打开加热器上下盖即可清洗,节约劳动力。

    9、设有自动排水装置,蒸发出来的冷凝水能自动排水,也可以回收。

    三、三效浓缩器结构组成:

    三效浓缩器共由一效加热室、一效蒸发室、二效加热室、二效蒸发室、三效加热室、三效蒸发室、捕沫器、冷凝器、冷却器、受液罐及系统内联接管阀件、配套仪表等组成。与物料接触部分全采用不锈钢304/316L制造,具有良好的耐蚀性。外形美观,加热器、蒸发器外均设有保温,保温外用不锈钢板制作外壳,表面做镜面或亚光处理,完全达到GMP标准。

    四、 三效浓缩器技术参数:


    五、 三效浓缩器质量标准:

     根据用户不同需求,可采用执行的设计、制作、检验标准如下:

      1. SFDA 《药品生产质量管理规范》2010年版

      2.《医药工业洁净厂房设计规范》(GB50457-2008)

      3. GAMP药品生产自动化管理规范

      4. GB150.1~150.4-2011《压力容器》

      5. NB/T47003.1-2009《钢制焊接常压容器》
