搅拌罐设备篇



  • 小型搅拌罐

  • 时间:2020-09-26

  • timgJ6P8YJEY.jpg

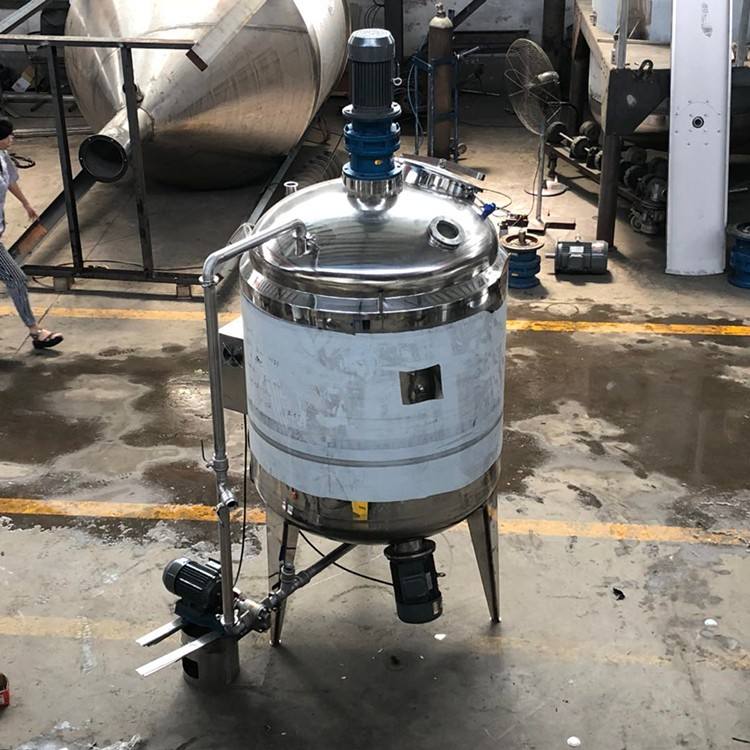

    小型搅拌罐

    设备用途:小型搅拌罐广泛应用于制药、生物工程、食品、饮料、果酒、调味品、精细化工、油脂等行业实验研究。

    一、小型搅拌罐产品概述:

    小型搅拌罐即搅拌混合、调和、均质的罐,适用于实验车间,具有操作灵活移动方便特点。小型搅拌罐根据生产工艺的要求设计结构及配置可标准化及人性化,搅拌过程中可实现进料控制、出料控制、搅拌控制及其它手动、自动控制等。

    二、小型搅拌罐产品结构组成:

    小型搅拌罐由罐体、上下封头、搅拌器、支承、传动装置、轴封装置等组成,还可根据工艺要求配置加热装置或冷却装置或计量装置。

    搅拌罐搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。

    罐体与罐盖可采用法兰密封联结或直接焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、放空、固体投料等工艺管孔。

    盖上部配置有传动装置(电机或减速器),由传动轴驱动搅拌罐内的搅拌器进行搅拌混合。

    轴封装置可采用机封或填料密封等,机械密封和填料密封又分别有很多种类,供用户选用。

    搅拌器可配置浆式、锚式、框式、螺旋式等多种形式,可生产工艺要求不同。

    三、小型搅拌罐产品结构特性:

    1、可实现在线CIP\SIP。

    2、夹套设计有循环导流板,利于蒸汽、循环水加热和冷却过程。

    3、内罐体设计有挡板,使反应充分。

    4、罐体设计有不锈钢保温层,保温介质采用聚氨酯发泡。利于混合搅拌反应过程的温度控制,同时降低热源损失,防止烫伤安全事故发生等。

    5、内罐体镜面抛光Ra≤0.4,卫生无死角。外罐体2B、拉丝处理。

    6、各管口采用拉延处理形成圆滑过渡,避免直接承插焊造成的清洗死角,保证生产过程的可靠性、稳定性。内罐体表面镜面抛光处理(粗糙度Ra≤0.4µm)。

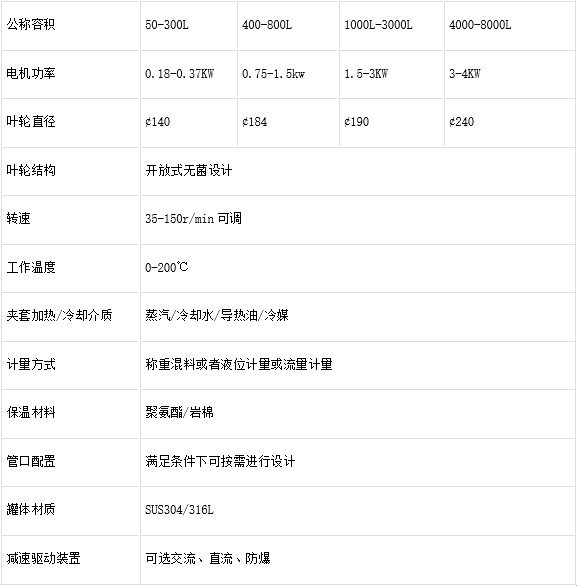

    四、小型搅拌罐技术参数:


    、小型搅拌罐质量标准:

    设计、制造、检验、验收执行:

    1、《中华人民共和国特种设备安全法》

    2、SFDA 《药品生产质量管理规范》

    3、TSG21—2016《固定式压力容器安全技术监察规程》

    4、GB150—2011《压力容器》

    5、NB/T47015—2011《压力容器焊接规程》

    6、NB/T47013—2015《承压设备无损检测》

    7、HG/T20584—2011《钢制化工容器制造技术要求》
