反应釜设备篇



  • 聚氨酯反应釜

  • 时间:2020-09-25


  • 聚氨酯反应釜.jpg

    设备用途:聚合反应釜是有机聚合物生产过程中必备的反应容器之一。

    一、聚合反应釜产品概述:

    聚合反应釜在一定的压力和温度下,借助搅拌器将一定容积的两种或多种物料(液体与固体或气体)搅拌均匀,促进物料间的水解、中和、结晶、烃化、聚合等化学反应,可以根据要求进行相关非标设计,具有布局合理、操作方便的优势。

    二、聚合反应釜产品结构组成:

    聚合反应釜主要由釜体、夹套、搅拌系统三大组成部分,还包括釜盖(封头)、夹套或盘管(加热、冷却循环)、搅拌器(锚式、桨式、涡轮式、框式等)、传动装置(电机减速机)、轴封装置(机械密封)、电加热棒、保温介质、支撑(支腿、平台)等组件。

    聚合反应釜筒体与物料接触部分多采用进口SUS304/316L不锈钢材质制作,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,卫生无死角,符合GMP卫生标准;

    另外,配备温度监控装置、测温孔、CIP自动旋转喷洗球、快开式物料进出口、温度传感器、视镜射灯、液位计等设备,便于人工操作,易于溶剂均匀分布,有效成分含量高,简单可靠。

    三、聚合反应釜产品结构特性:

    1、聚合反应釜结构设计技术先进,连接结构采用螺栓式结构或快开始卡环连接,省力快开,同时釜盖可提起,釜体可取下;

    2、夹套形式分为夹套型和外半管型,夹套油加热型都设有倒流装置,对电加热装置的优化设计,使加热和降温速度快捷,加热均匀、能耗少,安全性能高;

    3、反应釜轴的密封采用特殊卫生级机械密封设计,确保物料不受污染;配备卫生级压力表;

    4、拥有变频调整装置,搅拌转速多以变频调速,调节范围大.

    5、聚合反应釜可采用蒸汽加热、电加热、导热油等加热方式,以满足耐酸、耐碱、耐高温、耐磨蚀、抗腐蚀等不同工作环境的工艺需求;

    6、控制系统: 配备相关智能控制仪,控制仪采用智能化数字控制仪表,提供对电机转速、釜内反应温度及压力等的数据采集和控制, 具有精度高、操作简便、抗干扰能力强等特点。

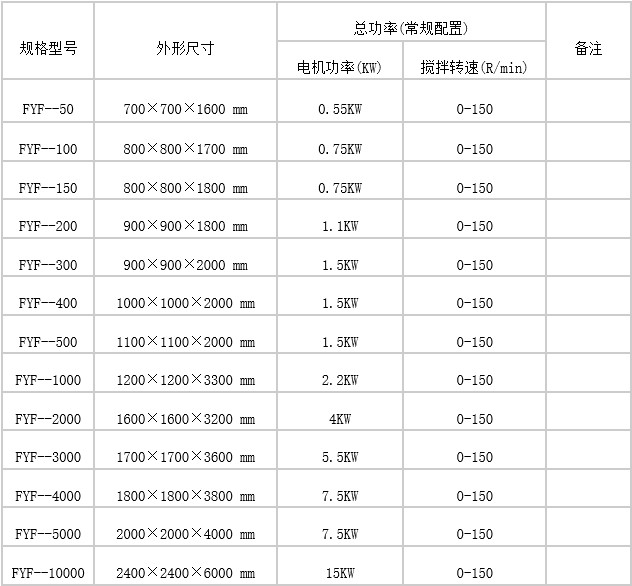

    四、聚合反应釜技术参数:



    五、聚合反应釜质量标准:

    设计、制造、监检、检验执行:

    1、《中华人民共和国特种设备安全法》

    2、SFDA 《药品生产质量管理规范》

    3、TSG21—2016《固定式压力容器安全技术监察规程》

    4、GB150—2011《压力容器》

    5、NB/T47015—2011《压力容器焊接规程》

    6、NB/T47013—2015《承压设备无损检测》

    7、HG/T20584—2011《钢制化工容器制造技术要求》
