发酵罐设备篇



  • 啤酒发酵罐

  • 时间:2020-09-25


  • 1601005367104042.jpg

    啤酒发酵罐

    设备用途:啤酒发酵罐广泛应用于啤酒工业。

    一、啤酒发酵罐产品概述:

    啤酒发酵罐是一种在啤酒生产过程中为啤酒酵母与原材料提供发酵反应场所的反应容器。罐体采用优质不锈钢材质,由圆柱体及椭圆形或碟形封头焊接而成。通过罐内搅拌装置使啤酒酵母与原材料均匀混合,促进物料间的发酵反应,可实现在位高温灭菌,保障物料不受污染,符合GMP卫生标准。

    二、啤酒发酵罐产品结构组成:

    啤酒发酵罐主要由罐体、夹套、搅拌系统三大系统构成,另设夹套或盘管、传动装置、轴封装置、保温介质、支撑、发酵专用取样放料阀、冷却液进出口、温度传感器接口、PH自动控制系统、压力传感器、空气呼吸器、CIP接口等组件。

    罐体一般采用SUS304/SUS316L不锈钢材质,内筒壁采用机械抛光或电解镜面抛光,外筒壁采用304全焊接结构保温,外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头,卫生无死角,符合GMP卫生标准。

    发酵罐罐体材质均采用优质不锈钢材质,内外表面均采用抛光处理,抛光精度≤Ra0.4,可防止物料粘壁,且易清洗;

    搅拌系统采用三层六平叶发酵专用标准桨,无级调速,可实现发酵搅拌过程全自动控制;啤酒发酵罐采用在位高温蒸汽灭菌,灭菌过程可实现自动控制,灭菌温度准确;瑞士梅特勒PH电极及屏蔽导线,范围在2~12PH,控制精度为±0.02PH;自动检测泡沫,可添加消泡剂,灵敏度为100~10000;空气流量控制可采用转子流量计手动调节,范围为0~5000L/min;补料系统可通过蠕动泵自动流加,范围为0~5L/min,控制精度±2%。

    啤酒发酵罐在线控制系统采用彩色液晶触摸屏+PLC全自动控制,可在线检测并控制发酵过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、发酵批次号设定、在线动画、报警装置等,可连接上位机、电脑和打印机,实现远程监控及数据存储与打印。

    另外,配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备,便于人工操作,简单可靠。

    三、啤酒发酵罐产品结构特性:

    1、罐顶部分: 啤酒发酵罐罐顶为一圆拱形结构,中央开孔用于放置可拆卸的大直径法兰,以安装CO2和CIP管道及其连接件,罐顶安装防真空阀、过压阀和压力传感器等,罐内侧装有洗涤装置,也安装有供罐顶操作的平台和通道。

    2、罐体部分 啤酒发酵罐罐体为圆柱体,是罐的主体部分。发酵罐的高度取决于圆柱体的直径与高度。由于罐直径大耐压低,一般锥形罐的直径不超过6m。罐体的加工比罐顶要容易,罐体外部用于安装冷却装置和保温层,并留一定的位置安装测温、测压元件。罐体部分的冷却层有各种各样的形式,如盘管、米勒扳、夹套式,并分成2~3段,用管道引出与冷却介质进管相连,冷却层外覆以聚氨酯发泡塑料等保温材料,保温层外再包一层铝合金或不锈钢板,也有使用彩色钢板作保护层。

    3、圆锥底部分 啤酒发酵罐圆锥底的夹角一般为60º~80º,也有90º~110º,但这多用于大容量的发酵罐。发酵罐的圆锥底高度与夹角有关,夹角越小锥底部分越高。一般罐的锥底高度占总高度的1/4左右,不要超过1/3。啤酒发酵罐圆锥底的外壁应设冷却层,以冷却锥底沉淀的酵母。锥底还应安装进出管道、阀门、视镜、测温、测压得传感元件等。 此外,罐的直径与高度比通常为1:2~1:4,总高度一般不要超过16m,以免引起强烈对流,影响酵母和凝固物的沉降。啤酒发酵罐罐材料可用不锈钢或碳钢,若使用碳钢,罐内壁必须涂以对啤酒口味没有影响的涂料。发酵罐工作压力可根据罐的工作性质确定,一般发酵罐的工作压力控制在0.2~0.3MPa。罐内壁必须光滑平整,不锈钢罐内壁要进行抛光处理,碳钢罐内壁涂料要均匀,无凹凸面,无颗粒状凸起。

    不锈钢啤酒发酵罐属于不锈钢容器设备,是常用的一种发酵罐,专门用来制作啤酒等酒类产品;也适用于乳品、果汁饮料、医药化工或生物工程等领域。

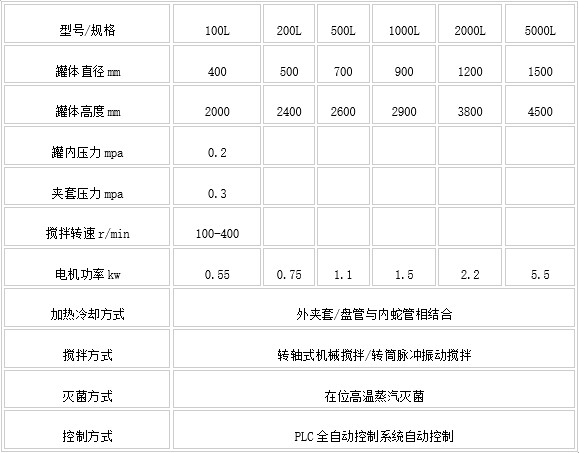

    四、啤酒发酵罐技术参数:



    五、啤酒发酵罐质量标准:

    设计、制造、检验、验收执行:

    1、《中华人民共和国特种设备安全法》

    2、SFDA 《药品生产质量管理规范》

    3、TSG21—2016《固定式压力容器安全技术监察规程》

    4、GB150—2011《压力容器》

    5、NB/T47015—2011《压力容器焊接规程》

    6、NB/T47013—2015《承压设备无损检测》

    7、HG/T20584—2011《钢制化工容器制造技术要求》
