存储设备篇



  • 储液罐

  • 时间:2020-09-25


  • 储液罐.jpg

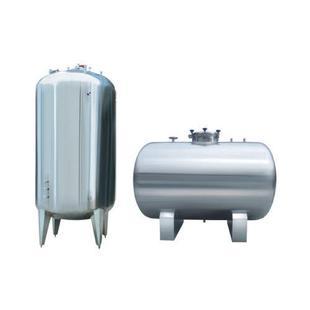

    储液罐

    设备用途:储液罐广泛用于乳品,饮料,制酒等工艺储存和运输,具有抗震,防爆,防漏,制冷功能。是饮料制造中不可缺少的设备之一。

    一、储液罐产品概述:

    储液罐一般分立式和卧式,储液罐罐体采用立式或卧式单层或双层保温结构,内胆抛光至Ra0.45μm,外部采用镜面板或磨砂板保温,并根据用户要求充填保温材料。

    二、储液罐管口配置:

    储液罐罐体有液位计(无触点超声波、静压变送式或玻璃管式)、空气呼吸器、灭菌蒸汽口、温度计(数显式或表盘式)、CIP万向洗罐器、灯孔视镜、若干进出液口、人孔。等。接口采用通用ISO标准快装卡盘式,内胆选用进口316L或304,贮罐设计合理、工艺先进、自动控制,符合GMP标准要求。

    三、储液罐操作说明:

    一般饮料制造厂对饮料作常压水煮加热杀菌处理后,对饮料进行储存或运输,只需通过进出液口用水泵进行打入或输出。更重要的是在运输当中可对饮料进行保温,制冷工艺,可以完好的保持饮料的新鲜度。

    四、储液罐结构特点:

    根据用途不同,储液罐分为单层储液罐,双层保温储液罐、三层加热储液罐、三层加热带冷却储液罐。

    根据物料性质不同,储液罐分为带搅拌器型和不带搅拌器型。

    根据产品要求不同,储液罐材料分为SUS304或SUS316L。接口采用行业通用标准快装卡盘式。

    按医药GMP规定,储液罐应带有蒸汽灭菌功能。

    各种储液罐内表面均抛光处理,粗糙度Ra≤0.4um.,外表面亚光或贴膜,焊缝酸洗处理或抛光处理,设备内部无死角。

    根据容积大小,各种储液罐管口有液位计、呼吸口、温度计,CIP清洗旋转喷头,人孔等,立式、卧式根据客户实际需要。

    五、储液罐质量标准:

        设计、制造、监检、检验执行:

        1. SFDA 《药品生产质量管理规范》2010年版

        2.《医药工业洁净厂房设计规范》(GB50457-2008)

        3. GMP药品生产自动化管理规范

        4. GB150.1~150.4-2011《钢制压力容器》

        5. NB/T47003.1-2009《钢制焊接常压容器》
