存储设备篇



  • 贮罐

  • 时间:2020-09-25

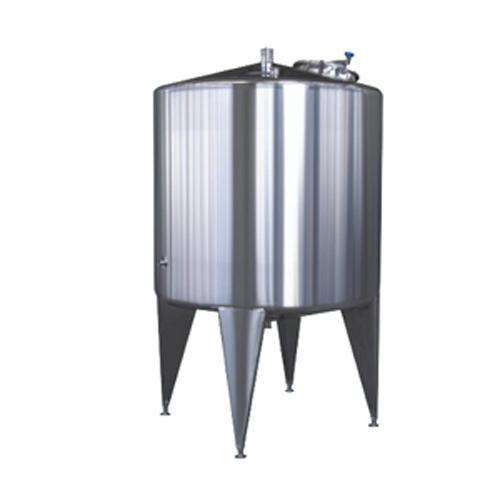

  • 贮罐.jpg

    贮罐

    设备用途:贮罐是用于食品、制药、乳品、化工行业常用的储存设备,可存放液体、固体、粉料等。制药、食品行业贮罐要求符合GMP标准,设备内外表面抛光,无死角,罐上管口采用开式连接,方便拆卸及清洗。

    一、贮罐产品概述:

    不锈钢贮罐设备适用于制药、饮食、化工等,该贮罐由上下封头与筒体焊接而成的封闭容器,上锥形里向装有ф40通径洗罐器外部装有安全阀,压力表通蒸汽接管,及进液料口在圆柱体外部装有液位计,掌握液位高低,并有温度表;贮罐罐体底部装有出料口,整体外部还可设有扶梯以便上下操

    二、贮罐的分类:

    按形式分类:可分为立式不锈钢卫生级贮罐,卧式不锈钢卫生级储罐;按卫生标准分类:卫生级不锈钢罐,普通不锈钢罐;按压力要求分类:不锈钢压力容器,非不锈钢压力容器。

    根据结构可分为:单层贮罐、双层贮罐(带保温层)、三层带贮罐(带保温和夹套)。

    三、贮罐的组成:

    主要由罐本体及附件组成。罐体主要由筒体、支腿(或支耳)、上下封头、夹套及保温层组成。储罐筒体圆柱形,上下封头为标准椭圆形、蝶形封头或锥形封头,主要材质为碳钢或304/316L不锈钢。保温材料多为聚氨酯或岩棉,厚度50㎜~100㎜。

    附件主要包括卫生人孔、视镜视灯、料液进出口及其它工艺管口、CIP清洗口、和其它选项如:液位计、温度计、清洗球、呼吸器、称重模块、压力表、安全阀等。

    四、贮罐主要特点:

    贮罐的附件(如人孔、进出口、液位计、呼吸阀等)均合理分布,无论是观察、操作均简便容易。

    不锈钢无菌贮罐设备清洗、消毒方便,操作简单,保证安全,结构合理,并全部不锈钢材料制成,美观卫生,确是理想的无菌贮罐。本贮罐是适用于液料在无菌的容器中贮存,所以在生产使用之前,应用洗涤剂进行清洗,贮罐清洗要注意各种因素来选定,具有压力通过洗缸器进行清洗,并且用清水也通过该洗皿器重新洗净,分别在底部出料口放完清洗液关闭好各阀门。打开蒸汽阀,进行杀菌清菌。

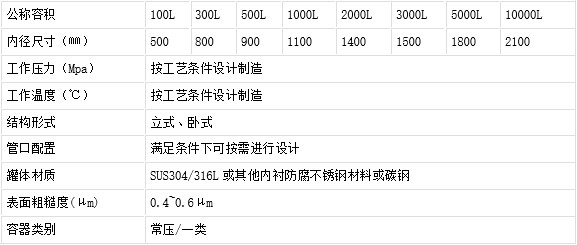

    五、贮罐技术参数:




      、贮罐质量标准:

        1. SFDA 《药品生产质量管理规范》2010年版

        2.《医药工业洁净厂房设计规范》(GB50457-2008)

        3. GMP药品生产自动化管理规范

        4. GB150.1~150.4-2011《钢制压力容器》

        5. NB/T47003.1-2009《钢制焊接常压容器》
