存储设备篇



  • 卧式储罐

  • 时间:2020-09-25

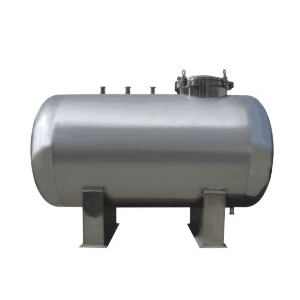

  • 卧式储罐.gif

    卧式储罐

    设备用途:卧式储罐广泛应用于医院、制药厂、饮料行业、化工行业配制大输液、小针液、口服液、饮料、化工原料等场合。

    一、卧式储罐产品概述:

    卧式储罐为不锈钢储罐的一种,是根据器安装方式分为的卧式储罐和立式储罐。根据客户的实际要求和客户实际场地的限制设计。其各种功能及焊接加工工艺基本等同于储罐。此罐也可根据客户要求设置搅拌装置,搅拌除由点击减速传动,也可采用链轮传动设计。

    二、卧式储罐结构特性:

    卧式储罐的容积一般都小于100m³,通常用于生产环节或加油站,卧式储罐环向焊缝采用搭接,纵向焊缝采用对接,圈板交互排列,取单数,使端盖直径相同。卧式储罐的端盖分为平端盖和蝶形端盖,平端盖卧式储罐可承受40Kpa内压,蝶形端盖卧式储罐可承受0.2Mpa内压。地下卧式储罐必须设置加强环,加强还用角钢煨制而成。

    卧式储罐可用来存储各种气体、石油、化工产品。存储物质可以根据其不同的化学性质选择适当的材料来生产储罐,卧式储罐的制作材料常见为碳钢及不锈钢两大类。如98%的浓硫酸如果是短期存放的话,用PE塑料储罐即可,但要注意密封遮阳。如是长期存放,要选用不锈钢储罐,因为浓硫酸会将钢材表面氧化,形成一层氧化层。值得注意的是稀硫酸就不能用Q235-B材料盛装所以远材时要根据物料的特性决定。储罐的容积一般小于100m3,便于交通运输,一般用于加油站、化工厂等场所。

    卧式储罐(卧式储油罐)主要由椭圆型罐体、底座支架、法兰、液位计、顶部入口、出口以及其它进出管口构成。组成结构简单,操作人员容易上手,只需要进行日常的维护即可。在生产过程中,有专门的工作人员对储罐的焊缝进行无损检测,从而使得设备更加牢固,安全可靠。

    三、卧式储罐工作原理:

    设计人员是利用了压强差的原理,利用外部连接管道所产生的压强将储存介质注入到罐体中。同理当要放出罐体中的储存介质时,利用罐体中的压强,将储存介质从出口放出。如储存介质需要保温时,可对设备进行整体保温。

    四、卧式储罐特点:

    卧式储罐(卧式储油罐)结构简单,属于静止设备,所以不要对它做太多的维护,只需要对其进行日常维护即可。

    五、卧式储罐质量标准:

        设计、制造、监检、检验执行:

        1. SFDA 《药品生产质量管理规范》2010年版

        2.《医药工业洁净厂房设计规范》(GB50457-2008)

        3. GMP药品生产自动化管理规范

        4. GB150.1~150.4-2011《钢制压力容器》

        5. NB/T47003.1-2009《钢制焊接常压容器》
